Що входить до газорозподільного механізму?

Клапанний механізм газорозподілу складається з розподільного (кулачкового) вала (одного або декількох) з механізмом урухомлення, тарілчастих клапанів для закривання-відкривання впускних і випускних отворів у камерах згоряння та передавальних ланок (штовхачів, штанг, коромисел, елементів регулювання, клапанних пружин, ...

Як називається деталь газорозподільного механізму яка має отвір для регулювання гвинта?

На короткому плечі коромисла є отвір з різьбою, куди загвинчується гвинт і регулюється таким чином тепловий зазор. Відносно корпуса коромисла гвинт фіксується контргайкою. Довге плече коромисла закінчується бойком, яким коромисло натискує на стержень клапана. Поверхня бойка ширша від іншої частини коромисла.

Як працює механізм газорозподілу?

4.5.1 Газорозподільний механізм Клапани приводить у рух розподільний вал, який у свою чергу пов'язаний через ланцюг, шестерні або пасок із колінчастим валом. Через впускний клапан у циліндр надходить пальна суміш або повітря; через випускний клапан і випускну систему відпрацьовані гази виходять в атмосферне повітря. Кеш

Газорозподільний механізм ГРМ

Газорозподільний механізм призначений для своєчасного впуску в циліндри свіжого повітря (дизелі) або пальної суміші (карбюраторні двигуни), випуску відпрацьованих газів, а також для надійної ізоляції внутрішньої порожнини циліндрів від зовнішнього середовища під час тактів стиску й робочого ходу. У чотиритактних двигунах застосовують два типи газорозподільних механізмів з нижнім розміщенням клапанів, коли вони розміщені у блоцізбоку від циліндрів, або з верхнім — з клапанами в головці блока. На сучасних тракторних і автомобільних двигунах застосовуються газорозподільні механізми з верхнім(підвісним) розміщенням клапанів. Таке розміщення клапанів, у порівнянні з нижнім, забезпечує компактність камери згоряння, зменшення витрат тепла через її стінки, а також питому витрату палива.

Діє газорозподільний механізм так. Від шестерні 1 колінчастого вала через шестерні 2 і 14 обертання передається розподільному валу 13. При обертанні розподільного вала його кулачки своїми виступами діють на штовхані 12. Зусилля відштовхачів, через штангу 11 і регулювальний гвинт 10, передається на праве плече коромисла 7, яке повертає його навколо вісі коромисел, встановленої на стояку 8. Ліве плече коромисла діє на стержень клапана 3.

Зусилля від стержня клапана передається на пружину 5, яка стискається. Клапан при цьому переміщується вниз, як і його тарілка відносно гнізда клапана, відкриваючи отвори впускного або випускного клапанів в головці циліндрів. В циліндр надходить чисте повітря (пальна суміш) або виходять відпрацьовані гази.

Найбільше клапан відкритий тоді, коли штовхач розташований на вершині кулачка. Пружина 5 при цьому повністю стиснута. При подальшому обертанні розподільного вала кулачок не діє на штовхач. Пружини переміщають клапан уверх, а тарілка клапана щільно притискається до його гнізда.

При роботі двигуна його деталі нагріваються і збільшуються в розмірі. Щоб забезпечити щільність закривання клапанів, між стержнями клапанів і коромислами передбачено деякі зазори, так званий тепловий зазор. Через певний час роботи двигуна зазори змінюються, тому для регулювання їх на коромислі встановлюють регулювальний гвинт 10 з контргайкою 9.

Недостатній тепловий зазор зумовлює нещільну посадку тарілки клапана у гніздо, що призводить до проривання гарячих газів, і клапан перегрівається. Можливе обгоряння робочої фаски і жолоблення тарілки.

Збільшення зазора зменшує час і величину відкриття клапана, що призводить до зменшення наповнення циліндра свіжим зарядом і очищення циліндра від продуктів згоряння.

Робота двигуна зі збільшеними тепловими зазорами супроводжується дзвінкими стуками.

За робочий цикл чотиритактного двигуна виконується одне відкриття впускного і випускного клапанів. Для цього розподільний вал повинен за робочий цикл робити один оберт, а колінчастий вал за цей час — два оберти.

У сучасних двигунів, які працюють при значній частоті обертання колінчастого вала, необхідно забезпечити більше наповнення циліндрів свіжим зарядом і краще очищення їх від відпрацьованих газів. Це забезпечується різними шляхами. Один з них — відкриття впускного клапана з деяким випередженням до моменту переміщення поршня в ВМТ при такті випуску, а закриття з деяким запізненням після переміщення поршня через НМТ при такті стиску. Випускний клапан відкривається з деяким випередженням наприкінці такту розширення, а закривається з деяким запізненням при такті впуску. У двигуні є період, протягом якого впускний і випускний клапани відкриті одночасно, який називається перекриттям клапанів.

Фази газорозподілу

Момент відкривання і закривання клапанів визначають кутом повороту колінчастого вала. Тривалість відкритого стану клапанів виражена у градусах повороту колінчастого вала відносно мертвих точок називають фазами газорозподілу.

Графічне зображення моментів відкриття й закриття клапанів кутами повороту колінчастого вала називається діаграмою фаз газорозподілу.

Фази газорозподілу залежать від номінальної частоти обертання колінчастого вала, профілю кулачків розподільного вала та взаємного розташування кулачків впускних і випускних клапанів кожного циліндра.

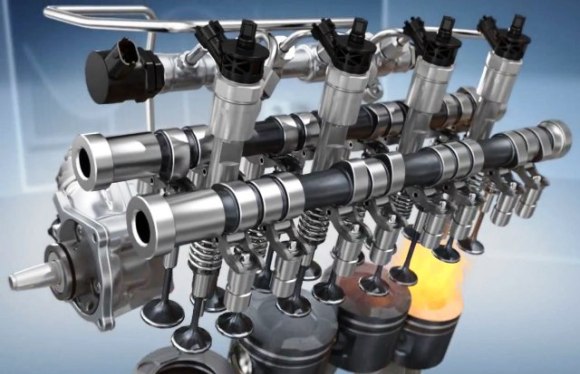

Газорозподільний механізм

Двигуни, їх будова і принцип роботи

Призначення газорозподільного механізму

Газорозподільний механізм (ГРМ) призначений для вприскування пального і випуску відпрацьованих газів у двигунах внутрішнього згорання. Сам механізм газорозподілу буває нижньоклапанним (коли розподільний вал знаходиться в блоці циліндрів) і верхньоклапанним (передбачає розташування розподільного валу в головці блоку циліндрів). Існують й альтернативні механізми газорозподілу, такі як гільзова система ГРМ, десмодромна система і механізм зі змінними фазами.

Для двотактних двигунів механізм газорозподілу реалізується за допомогою впускних і випускних вікон в циліндрі. Для чотиритактних двигунів найбільш розповсюдженою є верхньоклапанна система, яку ми і розглянемо нижче.

Будова газорозподільного механізму

У верхній частині блоку циліндрів знаходиться головка блоку циліндрів з розташованими на ній розподільним валом, клапанами, штовхачами або коромислами. Шків приводу розподільного валу винесений за межі головки блоку циліндрів. Для виключення протікання моторного мастила з під клапанної кришки, на шийку розподільного валу встановлюється сальник. Сама ж клапанна кришка встановлюється на масло- бензин-стійку підкладку. Ремінь газорозподільного механізму або цеп «одягається» на шків розподільного валу і приводиться в дію шестернею колінчастого валу. Для натягання ременя використовують натяжні ролики, для цепу натяжні «черевики». Зазвичай ремінь газорозподільного механізму чи цеп приводить в дію помпа водяної системи охолодження, проміжний вал для системи запалювання і привод насоса високого тиску ПНВТ (для дизельних двигунів).

З протилежної сторони розподільного валу з допомогою прямої передачі або через ремінь, можуть приводитися в дію вакуумний підсилювач, гідропідсилювач або автомобільний генератор.

1 — Розподільний вал; 2 — Штовхач; 3 — Напрямний штовхач; 4 — Штанга; 5 — Гвинт регулювання; 6 — Коромисло; — Контргайка; 7 — Втулка; 7 — Тарілка; 8 — Внутрішня пружина; 9 — Зовнішня пружина; 10 — Шайба; 11 — Сухар; 12 -Впускний клапан; 13 — Випускний клапан; 14 — Фланець; 15 — Шестерня;

Розподільний вал представляє собою вісь з виточеними на ній кулачками. Кулачки розташовані по валу так, що в процесі обертання, при дотику з штовхачами клапанів натискають на них точно у відповідності з робочими тактами двигуна.

Існують двигуни і з двома розподільними валами (DOHC) і великою кількістю клапанів. Як і в першому випадку, шківи приводяться в дію одним ременем газорозподільного механізму і цепом. Кожен розподільний вал закриває один тип клапанів випускних чи впускних.

Клапан натискається коромислом (старіші версії двигунів) або штовхачем. Розрізняють два види штовхачів: перший — штовхачі, де зазор регулюється шайбами калібрування; другий — гідроштовхачі. Гідроштовхач пом’якшує удар по клапану завдяки маслу, яке знаходиться в ньому. Регулювання зазору між кулачком і верхньому частиною штовхача не потребується.

Принцип роботи газорозподільного механізму

Весь процес газорозподілу зводиться до синхронного обертання колінчастого валу і розподільного валу, а також відкриванню впускних і випускних клапанів в певному місці положення поршнів.

Точне положення розподільного валу відносно колінчастого валу забезпечується встановлювальними мітками. Перед «одяганням» ременя газорозподільного механізму поєднуються і фіксуються мітки. Потім «одягається» ремінь, «звільнюються» шківи, після чого ремінь натягується натяжними роликами.

При відкриванні клапана коромислом відбувається наступне: розподільний вал кулачком «наїздить» на коромисло, яке натискає на клапан, після проходження кулачка, клапан під дією пружини закривається. Клапани в цьому випадку розташовані v-подібно.

Якщо у двигуні застосовані штовхачі, то розподільний вал знаходиться безпосередньо над штовхачами, при обертанні, натискаючи своїми кулачками на них. Перевагою такого газорозподільного механізму є малі шуми, невелика ціна, ремонтопридатність.

У варіанті з цепом весь процес газорозподілу той же, тільки при зборі механізму, цеп одягається на вал спільно зі шківом.
