Схема сонячної електростанції

Скільки потрібно сонячних панелей на 10 квт?

Щоб побудувати сонячну станцію потужністю 10 кВт, буде потрібно встановити 40 сонячних модулів потужністю 250 Вт. З огляду на, що площа одного модуля – 1,6 кв. м, відповідно, для монтажу всієї системи, що складається з 40 модулів, буде потрібно близько 65 кв.

Скільки потрібно сонячних батарей для будинку 100 кв м?

Якщо взяти будинок із площею 100 кв. м, то на обігрів знадобиться 11-12 мегават на рік. За рік таку кількість теплової енергії може виробити електростанція потужністю 10 кВт. Це близько 30 сонячних панелей.

Скільки потрібно сонячних батарей для 3 Квт?

Комплектація автономної сонячної електростанції на 3 кВт: Встановлена потужність сонячних панелей - 1800 Вт; Тип сонячних панелей - монокристалалістичні; Автономний Інвертор номінальної потужністю - 3000 Вт; Кількість акумуляторних батарей GEL 100 А*ч - 2 шт.

Сонячна електростанція своїми руками – як зробити самому Сонячні батареї отримують сонячні промені і конвертують їх в електрику, вони є джерелами постійного струму (DC), також як акумуляторна батарея, а для підключення розеток потрібен змінний струм з напругою 220В. Постійний струм (DC) перетворюється на змінний струм (AC) через … See more

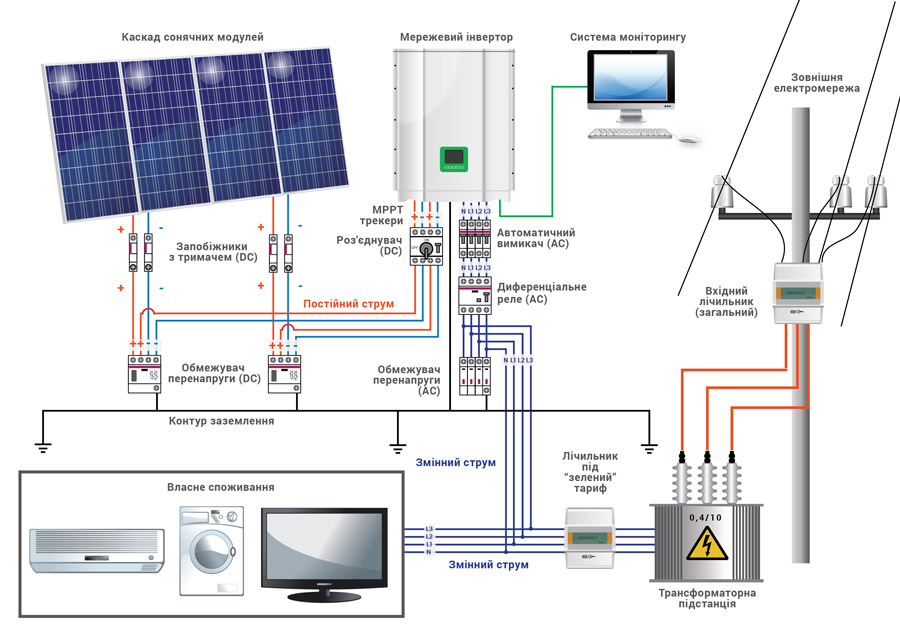

Схема підключення Сонячної Електростанції

Якщо СЕС встановлена на території домогосподарства, то для комплексного моніторингу цікаві три точки:
- точка A - генерація СЕС, змінний струм з інвертора
- точка B - споживання самим домогосподарством
- точка C_D – продаж у загальну мережу та споживання з мережі

За допомогою наших рішень можна контролювати будь-яку з цих точок або одночасно.
1. Якщо встановити енергомонітор одразу за інвертором (A), то буде моніторинг генерації.
2. Якщо додати другий енергомонітор на ТП (C_D), можна реалізувати моніторинг в обидві сторони, скільки було віддано на ТП (вдень) і скільки було відібрано (вночі).
3. Споживання домогосподарством (B) обчислюється на Дашборді за рівнянням Енергетичного Балансу:

Моніторинг однофазної Сонячної Електро-Станції

Для повного моніторингу однофазної СЕС потрібен один трилінійний (трифазний) енергомонітор smart-MAC D103-21(11).
Загальна схема підключення енергомонітора до однофазної СЕС нижча.

Моніторинг трифазної Сонячної Електро-Станції

Для комплексного моніторингу трифазної СЕС знадобиться:
Енергомонітор D103-22(12) (3х фазний, розширений) - 1 шт.
Енергомонітор D103-21(11) (3х фазний, стандартний) - 1 шт

Загальна схема підключення енергомоніторів у трифазній мережі нижче.
