Як підключити автоматику до розпашних воріт?

Для підключення блоку керування розпашною автоматикою необхідно підвести кабель живлення від загальної електромережі дому. Найкраще для цього використовувати трьохжильний ПВС кабель, оскільки він може витримувати потрібні навантаження і при цьому має достатню гнучкість, що спрощує монтажні роботи. Кеш

Креслення розводки електропроводки для автоматичних розпашних воріт

Провід для автоматики орних воріт найкраще прокладати на етапі закладання стовпів, в такому випадку їх можна заховати всередині стовпа і вивести в потрібних місцях. Так само вам буде потрібно вести дроти через проїжджу частину - краще це робити до того як буде покладена плитка, асфальт або інший варіант покриття, що б потім з багатьма труднощами не доводилося його знімати, штраба і т.д.
В даному випадку приведена стандартна схема прокладки проводів рекомендована виробником (Came). Іноді доводиться відходити від таких чітких рекомендацій. Багато дроти можна взяти меншими по перетину, на сигнальну лампу вистачить і 2 * 0,5 кв, на фотоелементи так само вистачить 2 або 4 * 0,5 кв (на фотоелементи навіть беруть сигнальний провід 4 * 0,22кв. Ця інформація буде особливо корисна тим, хто вирішив зробити розсувні ворота своїми руками

Схема електропроводки для такої автоматики досить проста-
3 - Основне харчування плати управління: 3 * 1,5 мм2
1, 2 - Провід на приводи: 4 * 1,5 мм2
5 - Провід на фотоелементи:
Ближні до плати: 4 * 0,5 мм2
Дальні від плати: 2 * 0,5 мм2
7 - кнопка ключ (підключається рідко) - 2 * 1
8 - До сигнальної лампі: 2 * 1,5 мм2 (можна і менше 0,5)

Установка автоматики на ворота, монтаж, схема підключення

Зі зростанням інтересу людини до різної інноваційної техніки, яка полегшує життя, зріс попит на автоматичні системи дистанційного керування воротами різного типу. У свою чергу це актуалізувало кілька питань: "Як правильно проводиться установка відкатної автоматики на ворота". , “Чи можливо впоратися із монтажем розпашної автоматики”, “Наскільки вигідно займатися встановленням автоматики на ворота самому” тощо. Спробуємо визначити, це завдання для однієї людини чи ні, скільки можна заощадити, доклавши власні зусилля до процесу встановлення автоматики на розпашні/відкатні ворота.

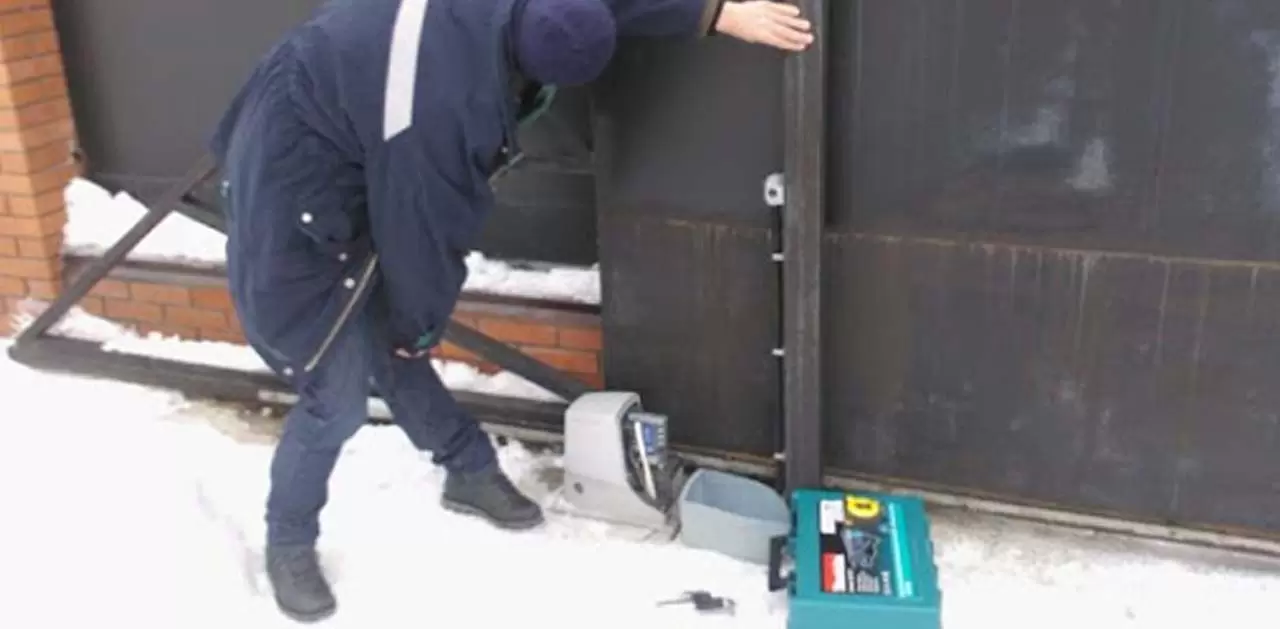

Поетапна інструкція підключення автоматики на відкатні ворота

• зваріть спеціальну платформу для приводу (станину). Це може бути дві квадратні труби, розміром 40*40 мм або 40*60 мм, довжиною до 30 см, розміщені паралельно один одному. Вони будуть служити виносними елементами, на які зверху встановлюють монтажну основу з комплекту.
• приваріть її до швелера в місці розміщення роликових кареток (між ними).
• приваріть винос для фотоелемента (щоб він знаходився суворо навпроти приймача).
• на станину закріпіть привід (болтами або зварюванням).
• зв'яжіть усі дроти в пучок, просуньте їх гофру. Після цього просуньте їх у станину та привід.
• встановіть зубчасту рейку так, щоб вона була на зовнішній шестерні приводу і проходила посередині елемента. Відсуньте каркас воріт привівши їх у відкрите положення.
• Приваріть зубчасту рейку на бобишки до шестірні одним кінцем.
• Візьміть другу, третю тощо зубчасту рейку і приваріть їх. Скільки буде рейок - виходьте з довжини стулки. Кожна рейка – метрова. Плюс не забудьте, що має бути ще один шматок довжиною в метр, який виходитиме за стулку
• зверніть увагу, щоб хід рейок ніде не збився і повністю збігався.
• при необхідності підваріть ще бобишки, щоб рейка трималася міцно.
• далі необхідно пофарбувати всі зварні шви ґрунтовкою, а потім якісною фарбою.
• підключіть дроти до приводу згідно з інструкцією. Зверніть увагу, що дроти мають різну полярність. І її необхідно чітко дотримуватись. В іншому випадку стулка не буде працювати як потрібно: при відкриванні закриватиметься, а при натисканні на кнопку закривання - відкриватиметься.
• подайте живлення на привід. Світлові індикатори повинні замигати.
• запрограмуйте довжину стулки та налаштуйте всі інші параметри. У момент програмування стулка відкриватиметься і закриватиметься кілька разів (до трьох). Нехай вас це не лякає. Зупиняти її не можна. Зачекайте, щоб усі цикли завершилися повністю.
• встановіть магнітний кінцевик на відкривання (на довгому кронштейні) та магніт закривання, заблокуйте привід, визначте довжину стулки, після чого стулка буде приведена в рух.
• після того, як процедура запам'ятовування довжини стулки закінчиться - перевірте її функціонування з пульта. Спробуйте як вона реагує на відкривання/закривання. Чи спрацьовує взагалі. Якщо до цього моменту ви робили все за інструкцією - проблем, виникнути не повинно.
• перевірте чи спрацьовують фотоелементи (ставши в проході стулки вона повинна зреагувати на вашу присутність і зупиниться).
• встановіть “ключ-кнопку” для керування воротами без пульта, сигнальну лампу на порталі (за потребою).

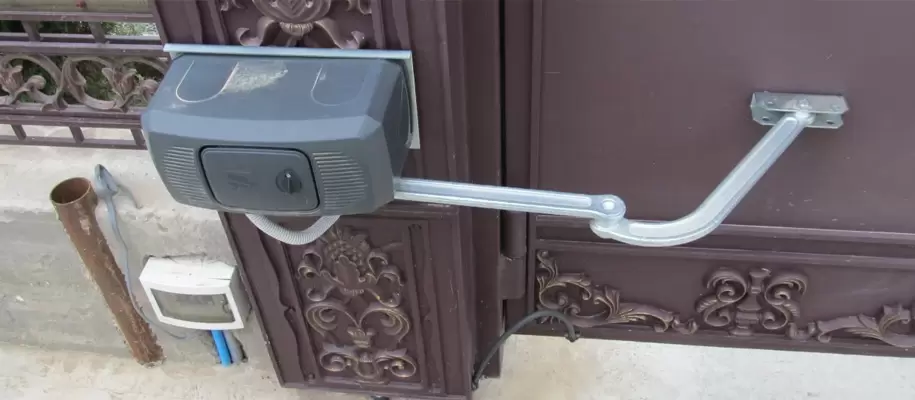

Як підключити автоматику на розпашні ворота

• встановіть закладні деталі на стовпи.
• приваріть до них кронштейни, важливо, щоб вони були на рівні ребер жорсткості стулок. приваріть приводи.
• відкрийте стулки. Якщо відкриття здійснюється на потрібну дистанцію, можете приступати до ретельного обварювання кронштейнів.
• перевірте, щоб нічого ніде не затискало, не упиралося, хід має бути вільним.
• приваріть два кронштейни під блок керування, щоглу, для електричної воздушки, закріпіть блок на саморізи,
• налаштуйте електричну частину: проведіть дроти (можна навіть через стовп та верхню перемичку) до самого блоку.
• Зачистіть кінці дроту, підключіть до тих, що йдуть до плати, ізолюйте, одягніть гофру.
• правильно підключіть всі дроти до клем. Це робиться за індивідуальною інструкцією до певної моделі автоматики. Тому далі потрібно орієнтуватися на неї.

Які інструменти знадобляться для встановлення автоматики на ворота?

Як правило, щоб процес установки автоматики на ворота був безпроблемним, вам знадобиться мати під рукою наступний набір інструментів:

• зварювальний апарат (його можна взяти в оренду). Якщо, звичайно, ви вмієте ним користуватися. Якщо ні - можна найняти зварювальника, який швидко прихопить вам зубчасту рейку та інші потрібні елементи;
• Болгарка (для заготівлі труб, на яких триматиметься станина, зачищення металу на воротах від іржі тощо)
• Дрель (для засвердлювання станини, блоку керування тощо).

Скільки можна заощадити на установці автоматики на ворота

Установка автоматики спеціалістом коливається в межах 3000–4000 грн. Робота зварювальника (якщо ви його наймаєте) 300-600 грн. Просто оренда зварювального апарату розпочинається від 150 грн. Тобто гроші, що залишилися - чесно зекономлені власною працею.
