Що можна зробити з дроту?

Із дроту можна виготовити багато цікавих виробів: брошки, прикраси, брелоки, вироби інтер'єрного призначення тощо.

Яку технологічну операцію виконують перед виготовленням виробів?

Для виготовлення виробу необхідно відрізати (відкусити) заготовку потрібної довжини. Виконують зазначену технологічну операцію за допомогою кусачок. Залежно від товщини дроту, який потрібно відкусити, промисловість випускає різні види кусачок.

Що таке дріт із чого його виготовляють?

- Дріт — металевий виріб у вигляді гнучкої нитки або тонкого прута. Дріт, як правило, круглого, рідше — прямокутного або овального перерізу виготовляють зі сталі, алюмінію, міді, цинку, їх сплавів та інших металів. Дріт одержують шляхом прокатування або протягування (волочіння) через отвори, які послідовно зменшуються.

§ 12. Технологія обробки дроту

Дріт — металевий виріб у вигляді гнучкої нитки або тонкого прута.

Найчастіше дріт виготовляють зі сталі, міді та алюмінію, а також із нікелю, титану, цинку, різноманітних сплавів металів. Випускають біметалічний і поліметалічний дріт — із двох та більше різних металів.

За формою поперечного перерізу дріт буває круглого, квадратного, прямокутного, шестигранного, трапецієподібного, овального та інших профілів. Його одержують шляхом протяжки, волочіння через отвори, які послідовно зменшуються. Тонкий довгий шмат дроту малого перерізу називається ниткою. За допомогою спеціальних механізмів можна виготовити нитку діаметром до однієї сотої міліметра.

Дріт є багатофункціональним матеріалом. Його застосовують для прокладання електромереж, із його допомогою виготовляють деталі для різноманітної техніки, у тому числі космічної, конструюють інструменти та речі домашнього вжитку. Отже, від космосу до побуту — усюди дріт.

Мал. 12.1. Вироби з дроту

Із дроту можна виготовити багато цікавих виробів: брошки, прикраси, брелоки, вироби інтер’єрного призначення тощо (мал. 12.1).

Інструменти для виготовлення виробів із дроту

Під час роботи з дротом використовують різні ручні інструменти (мал. 12.2).

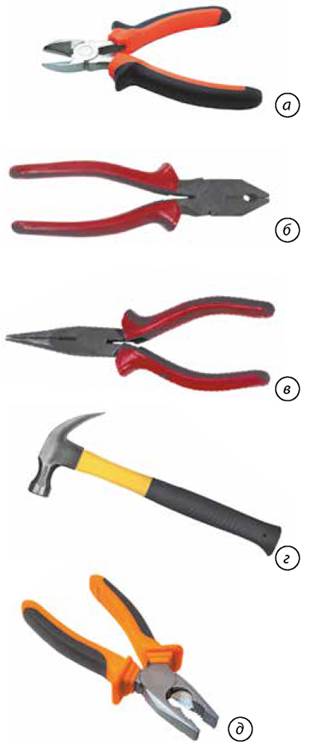

Мал. 12.2. Інструменти для роботи з дротом: а — кусачки; б — пасатижі; в — круглогубці; г — молоток; д — плоскогубці

Для відрізаня (відкушування) дроту використовують кусачки.

Для відрізання дроту з алюмінію та міді використовують пасатижі. За допомогою пасатижів можна не тільки відрізати дріт, а й затискати, згинати дріт, ущільнювати місця його з’єднання.

Для надання дроту криволінійної форми застосовують круглогубці.

Для надання дроту певної складної форми застосовують металеві оправки.

Молоток використовують під час вирівнювання дроту та для надання йому певної форми.

За допомогою плоскогубців дріт вирівнюють.

Вирівнювання дроту

Зазвичай дріт не буває абсолютно рівним. Тому перш ніж приступати до виготовлення виробів, його слід вирівняти (мал. 12.3, с. 78).

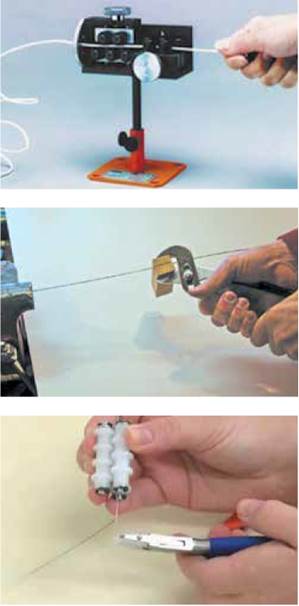

Мал. 12.3. Різні способи вирівнювання дроту

Дріт можна вирівняти за допомогою спеціального пристосування. У дошку вбивають цвяхи на певній відстані та протягують крізь них дріт. Або протягують дріт між двома невеличкими дощечками, затиснутими в лещатах.

Також дріт можна вирівняти протягуванням навколо металевого стрижня.

Дріт діаметром понад 2 мм випрямляють дерев’яним або гумовим молотком. Для цього на стільницю верстата кладуть дерев’яну підставку, розміщують на ній дріт випуклостями вгору й легенько ударяють по викривленнях. Щоб досягти прямолінійності, заготовку періодично повертають. Вирівнювання розпочинають із середини заготовки: спочатку до крайнього дальнього кінця, а потім беруть за кінець вирівняної частини й виконують таку саму операцію з другою частиною.

Для згинання товстого дроту під прямим кутом його затискують, прикладають до нього дерев’яний брусок (щоб не пошкодити заготовку) і за допомогою молотка згинають.

Виготовлення виробів із дроту

Одним із поширених способів виготовлення пласких виробів із дроту є метод виготовлення за креслеником, або шаблоном. Тобто спочатку виріб розробляють на папері: виконують ескізний малюнок, а потім виготовляють кресленик (шаблон) майбутнього виробу в натуральну величину (мал. 12.4, а).

Шаблон краще намалювати на картоні. Потім дріт викладають по лініях малюнка та за допомогою круглогубців або плоскогубців виконують згинання у відповідних місцях (мал. 12.4, б). При цьому необхідно постійно контролювати, щоб елементи виробу під час накладання їх на шаблон збігалися за формою.

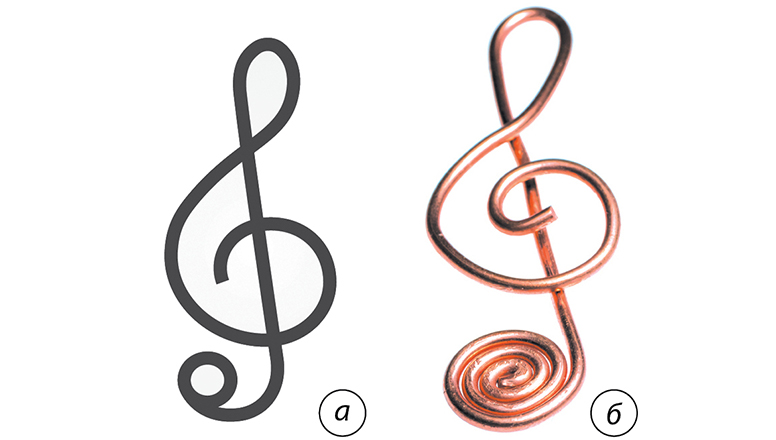

Мал. 12.4. Виготовлення виробу з дроту за шаблоном

Для виготовлення ланцюжка краще використовувати тонкий мідний дріт (мал. 12.5, а). Дріт намотують на олівець (5-7 обертів) і відрізають готову ланку (мал. 12.5, б). Так само готують необхідну кількість ланок, які потім з’єднують між собою. Роблять це так: беруть дві ланки, кінець однієї вводять усередину другої, та прокручують доти, поки ланки не з’єднаються повністю між собою. Так само з’єднують усі ланки ланцюга.

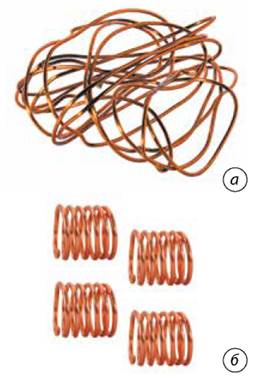

Мал. 12.5. Виготовлення ланцюжка з мідного дроту

Із дроту можна виготовити чудові квіти з використанням кольорових ниток. Ця техніка називається ганутель (мал. 12.6). Для цього використовують тонкий мідний дріт.

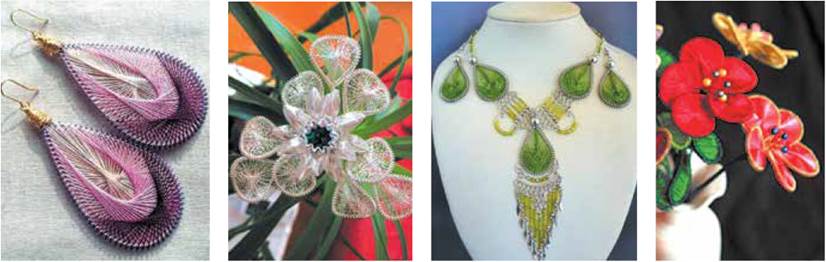

Мал. 12.6. Вироби, виготовлені з дроту технікою «ганутель»

Послідовність виготовлення квітки в техніці «ганутель» показано на малюнку 12.7 на с. 80.

Спочатку дріт намотують на тонкий стрижень (мал. 12.7, а). Так отримують спіраль, яку знімають зі стрижня. Потім спіраль трохи розтягують так, щоб між кільцями була невелика відстань, і згинають її у формі пелюстки (мал. 12.7, б). Вільні кінці скручують, залишаючи невеличкий припуск.

Потім беруть кольорову нитку, яку намотують на пелюстку, укладаючи між кільцями (мал. 12.7, в). Коли нитку намотано до верху пелюстки, її проводять униз уздовж усієї пелюстки та закріплюють (мал. 12.7, г). Так виготовляють решту пелюсток, які потім складають у виріб (мал. 12.7, д).

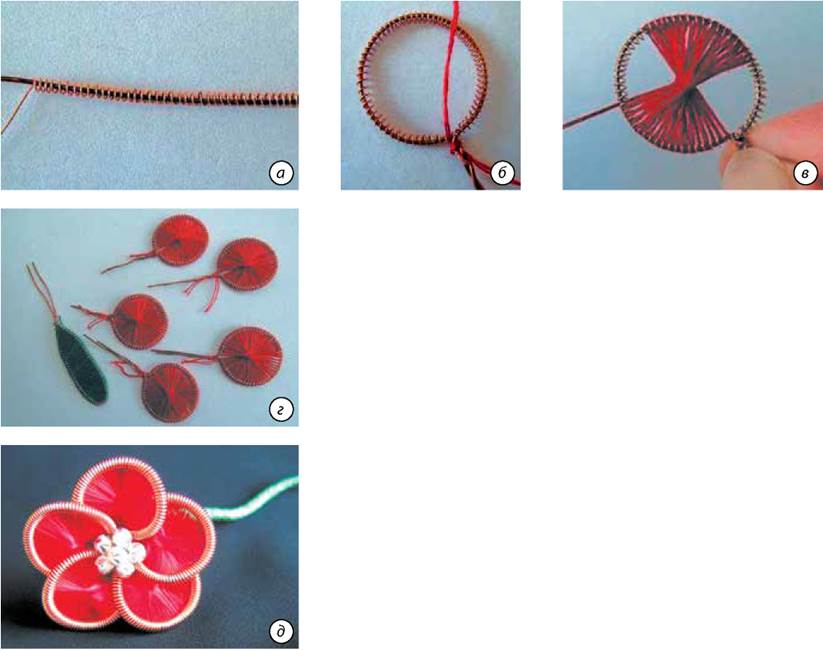

Мал. 12.7. Виготовлення квітки в техніці «ганутель»

Із дроту можна виготовити різноманітні каркасні вироби (мал. 12.8, с. 80). Для цього використовують мідний, алюмінієвий або м’який стальний дріт різної товщини. Можна використовувати дріт із ізоляційним покриттям різного кольору. Для роботи комбінують різні техніки та різні інструменти й приладдя. Гострі кінці деталей загинають круглогубцями, надаючи їм округлої форми. Для надання стійкості роблять підставки, які згинають під різними кутами. Готовий виріб можна оздобити різноманітними матеріалами: кольоровим папером, тканиною, мушлями, стрічками, бісером.

Мал. 12.8. Каркасні іграшки, виготовлені з дроту

Правила безпечної праці під час виготовлення виробів із дроту

• 1. Працювати можна виключно справним інструментом.
• 2. Відрізаючи заготовку, не підносьте дріт до обличчя.
• 3. Не тримайте руку близько до місця згинання дроту.
• 4. Після завершення роботи складіть інструмент та приберіть робоче місце.

Ключові слова: дріт, кусачки, плоскогубці, пасатижі, круглогубці, молоток, ганутель.

Контрольні запитання

• 1. Що таке дріт? Із чого його виготовляють?
• 2. Які вироби можна виготовити з дроту?
• 3. Яким інструментом обрізають дріт?
• 4. Яким інструментом надають дроту заокругленої форми?
• 5. Як можна вирівняти дріт?
• 6. Поясніть, як виготовити виріб із дроту за допомогою шаблону.
• 7. Яку техніку називають ганутель?

§ 12. Виготовлення виробів з дроту

Із дроту можна виготовити багато різних корисних виробів. Зазвичай заводи випускають дріт у бухтах. Для виготовлення виробу необхідно відрізати (відкусити) заготовку потрібної довжини. Виконують зазначену технологічну операцію за допомогою кусачок. Залежно від товщини дроту, який потрібно відкусити, промисловість випускає різні види кусачок (мал. 132).

Для відкушування дроту з алюмінію або міді використовують пасатижі (мал. 133). Це багатофункціональний слюсарний інструмент, за допомогою якого можна різати м’який дріт різного діаметра, затискувати невеликі деталі, обтискувати (ущільнювати) місця з’єднань дротів, згинати дріт, листовий метал тощо.

Мал. 132. Види кусачок для різання стального дроту: а - діаметром до 5 мм; б - діаметром до 3 мм; в - діаметром понад 8 мм

Мал. 133. Пасатижі загального призначення

Мал. 134. Різання дроту кусачками

При різанні дроту пасатижями чи кусачками їх тримають правою рукою, охоплюючи рукоятки чотирма пальцями. Утримуючи дріт лівою рукою, його розміщують між різальними кромками, направляючи верхнє лезо точно по лінії розмітки, яка при різанні повинна бути видимою і залишатися на заготовці як припуск для подальшої її обробки (мал. 134). Потім, стискуючи рукоятки кусачок усіма пальцями, крім мізинця або вказівного, які слугують для відведення на необхідний кут нижньої рукоятки, виконують різання, яке завершують хваткою ручок усіма пальцями.

Сталевий дріт поділяють на шматки, надпилюючи його ребром напилка та ламаючи.

Але, перш ніж розпочати роботу, відокремлений шматок дроту потрібно випрямити. Застосовують різні прийоми виконання цієї технологічної операції.

М’який дріт з міді та алюмінію діаметром до 3 мм можна випрямляти шляхом його переміщення з натягом навколо циліндричної оправки або між двома стиснутими дерев’яними брусками чи між забитими в ряд у дерев’яну дошку цвяхами або киянкою на дерев’яній підставці (мал. 135).

Стальний дріт випрямляють киянкою на стальній або чавунній плиті або молотком на дерев’яній підставці. Для цього на стільницю верстака кладуть дерев’яну плиту, розміщують на ній дріт випуклостями вгору і наносять легкі удари по викривленнях.

Випрямлення розпочинають від середини заготовки, спочатку до одного кінця, а потім беруть за протилежну частину заготовки і виконують таку саму технологічну операцію (мал. 136).

Випрямляти дріт слюсарним молотком на металевій поверхні не можна, оскільки заготовка від цього розплескується, тобто пошкоджується.

Мал. 135. Способи випрямлення дроту з м'яких металів; а - притягуванням; б - дерев’яними брусками; в - протягуванням між цвяхами; г - киянкою

Короткі заготовки можна також випрямляти за допомогою пасатижів та плоскогубців (мал. 137). Залежно від призначення плоскогубці мають різну конструкцію. Плоскогубці з плоскими носками (мал. 138) застосовують для фіксації плоских, круглих предметів, випрямлення та гнуття заготовок тощо, а з відігнутими - для роботи у важкодоступних місцях.

Після вирівнювання заготовки приступають до конструювання виробу. Цей процес складається з аналогічних етапів, що й конструювання виробів з тонколистового металу. Насамперед визначають призначення виробу, його форму, розміри конструктивних елементів та виробу в цілому, матеріал, з якого передбачається його виготовлення тощо. Форму, розміри виробу, інші дані, необхідні для виготовлення виробу та його контролю, зображують на ескізі, технічному рисунку або на кресленні.

Мал. 136. Випрямлення стального дроту

Мал. 137. Види плоскогубців

Мал. 138. Випрямлення дроту плоскогубцями

Мал. 139. Види круглогубців: a - з прямим носком; б - з відігнутим носком

Мал. 140. Послідовність гнуття дротяного кільця круглогубцями

Після виконання креслення добирають необхідні матеріали, інструменти та пристосування, відрізають заготовку з припуском на обробку і приступають до виготовлення виробу.

Деталі складної криволінійної та округлої форми виготовляють за допомогою круглогубців (мал. 139), так, наприклад, можна виготовити кільце (мал. 140).

Згинання сталевого дроту краще виконувати на оправці (мал. 141).

Мал. 141. Послідовність згинання виробу на циліндричній оправці

Мал. 142. Гнуття дроту: а - плоскогубцями; б - молотком

Мал. 143. Прийом намотування дроту на оправку

Мал. 144. Прийом розрізання спіралі

Згинання дроту під різними кутами можна виконувати в лещатах також плоскогубцями та молотком за допомогою дерев’яної наставки (мал. 142).

Для виготовлення кілець спіральні витки намотують на циліндричні стрижні. Стрижень з одним кінцем дроту затискають у лещатах, потім, натягуючи дріт, щільно, без пропусків, намотують виток до витка (мал. 143).

Якщо розрізати спіраль, витки розпадуться на кільця (мал. 144).

У промислових умовах для виготовлення гнутих деталей різних машин і механізмів використовують спеціальні машини (мал. 145).

Під час роботи з дротом потрібно дотримуватися таких правил безпеки праці:

1. Відрізаючи заготовку, не можна підносити дріт близько до обличчя.

2. Працювати дозволяється тільки справним інструментом.

3. Не можна тримати руку, якою утримується заготовка, близько до місця різання або згинання дроту.

Мал. 145. Верстат для згинання та обробки дроту

4. При виконанні робіт з використанням оправки вона має бути надійно закріплена у слюсарних лещатах.

5. Роботи слід виконувати в окулярах та рукавицях.

ПРАКТИЧНА РОБОТА № 11

Виготовлення рисувалки

Обладнання і матеріали: заготовка зі сталевого дроту, циліндрична оправка, лінійка слюсарна, кусачки, пасатижі, круглогубці, правильна плита, киянка, напилок драчевий та личкувальний.

Послідовність виконання роботи

1. Ознайомся з кресленням виробу (мал. 146) та технологічною картою на його виготовлення (мал. 147).

2. Підбери необхідні для виготовлення виробу інструменти і матеріали.

3. Виготуй виріб згідно з технологічною картою.

ТЕХНОЛОГІЧНА КАРТА

ПРАКТИЧНА РОБОТА № 12

Виготовлення головоломки

Обладнання і матеріали: шматки заготовок з алюмінієвого та мідного дроту, оправка, лінійка слюсарна, кусачки, пасатижі, круглогубці, правильна плита, киянка, наждачний папір.

Порядок виконання роботи

1. За завданням учителя або згідно з кресленнями орієнтовних об’єктів праці ознайомся з їх конструктивними особливостями (мал. 147).

2. Вибери за власним задумом об’єкт праці.

3. Підбери необхідні для виготовлення виробу інструменти і матеріали.

4. Оброби, за необхідності, заготовки наждачним папером.

5. Визнач призначення кожної заготовки.

6. Виготов кожен елемент головоломки згідно з його кресленням.

7. Перевір якість виконання кожного елемента.

Мал. 147. Схеми виготовлення головоломок

8. Склади деталі в конструкцію згідно з кресленням.

9. Роз’єднай елементи головоломки та склади повторно.

ПРАКТИЧНА РОБОТА № 13

Виготовлення підвіски

Обладнання і матеріали: заготовки листового металу, алюмінієвого дроту, оправка, лінійка слюсарна, кусачки, пасатижі, круглогубці, правильна плита, ножиці по металу, киянка, наждачний папір.

Послідовність виконання роботи

1. Ознайомся з кресленням, схемою виготовлення виробу.

2. У робочому зошиті розроби поопераційні ескізи.

3. Підбери необхідні для виготовлення виробу інструменти і матеріали.

4. Виготов елементи виробу.

5. Перевір якість виконання роботи.

Орієнтовні об’єкти праці

Виготовлення панно «Тваринний світ»

Виготовлення вішачка для ключів

Під час випрямлення, згинання та різання листового металу й дроту необхідно дотримуватися таких правил безпеки:

Перед початком роботи

1. Правильно одягни спецодяг (застебни його на всі ґудзики, сховай волосся під головний убір).

2. Ретельно підготуй своє робоче місце до безпечної роботи.

3. Уважно вислухай учителя й отримай завдання на урок.

4. Підготуй до роботи свій інструмент і пристрої, упевнившись у їх справності.

5. Забороняється розпочинати роботу без дозволу вчителя.

Під час роботи

1. Під час практичної роботи учні виконують тільки ті види робіт, які доручив учитель.

2. Використовуй справний, добре налагоджений інструмент.

3. Використовуй інструмент за призначенням. Інакше можна не тільки зіпсувати його, але й отримати травму.

4. Оберігай руки від поранень, користуючись рукавицями.

5. Надійно закріплюй оправку на кришці верстака або затискуй у лещатах.

6. Не відволікайся під час роботи і не відвертай уваги інших.

7. Утримуй робоче місце в чистоті.

8. Дбайливо стався до устаткування й інструментів.

9. Інструменти загального користування бери з дозволу вчителя і відразу після користування повертай їх.

Після закінчення роботи

1. Упорядкуй робоче місце, прибери деталі, матеріал, відходи, сміття.

2. Приведи інструменти у справний стан.

3. Старанно прибери робоче місце (стружку не здувай і не змітай руками).

4. Поклади інструменти у відведене для них місце.

5. Приведи до ладу свій одяг і залити майстерню з дозволу вчителя.

6. Після виходу учнів чергові розпочинають прибирання приміщення.

кліщі, гострозубці, круглогубці, пасатижі, щипці.

Гострозубці — щипці, якими прорізують (відкушують) дріт.

Круглогубці — щипці з круглими кінцями робочої частини, якими загинають дріт, роблять з нього кільця.

Пасатижі — універсальні кліщі, що об’єднують у собі плоскогубці, гострозубці.

Плоскогубці — щипці з плоскими кінцями (губками) робочої частини, якими згинають, скручують місця з’єднання дроту.

• 1. Назви інструменти, за допомогою яких виготовляють вироби з дроту.
• 2. Чим відрізняються плоскогубці від круглогубців?
• 3. Назви способи випрямлення дроту.
• 4. Як випрямляють м’який дріт діаметром понад 3 мм?
• 5. У чому подібність і відмінність кусачок і ножиць?
• 6. З якої технологічної операції розпочинається виготовлення виробу?
• 7. Що спільного та в чому відмінність між розміткою виробів з тонколистового металу та дроту?
• 8. Яких правил безпеки необхідно додержуватися при виготовленні виробів із дроту?

Тестові завдання

1. Як називається слюсарна операція, у ході якої заготовці з дроту надають потрібної форми?

• А склепування
• Б випрямлення
• В гнуття
• Г правильні всі відповіді
• Д правильної відповіді немає

2. Яка технологічна операція передує гнуттю дроту?

• А випрямлення
• Б шліфування
• В розмічання
• Г полірування
• Д клепання

3. Який засіб праці застосовують для розмічання дроту з м’якого металу?

• А рисувалку
• Б крейду
• В олівець
• Г будь-який з перелічених
• Д правильної відповіді немає

4. Який засіб праці застосовують для розмічання сталевого дроту?

• А рисувалку
• Б крейду
• В олівець
• Г будь-який з перелічених
• Д правильної відповіді немає

5. Як повинна бути розміщена лінія розмітки на заготовці з дроту при її закріпленні в лещатах для згинання під прямим кутом?

• А на рівні нагубників
• Б на 1. 2 мм вище від рівня нагубників
• В на 1. 2 мм нижче від рівня нагубників
