Монтаж откатных ворот своими руками

Что нужно знать про откатные ворота?

Откатные ворота. Что нужно знать⁠⁠

+ Требуют мало места при открытии. ...
+ Довольно простая и надежная конструкция. ...
+ Меньше подвержены ветровой нагрузке. ...
+ Автоматика проще и дешевле, чем для распашных ворот.
+ Выглядят эстетично и достаточно современно.
+ Практически не ограничены по высоте (в разумном понимании).

Что входит в откатные ворота?

Конструкция откатных ворот представляет из себя стальной каркас с декоративным полотном, которое еще называют зашивка. В фундаменте устанавливаются две опоры с роликами, на эти ролики заводятся ворота с профильной балкой (несущая рама) в нижней части.

Какие бывают виды откатных ворот?

Среди откатных конструкций существует три наиболее популярных типа:

С роликами на земле.
Подвесные.
Консольные.

Установка откатных ворот своими руками - пошаговая … Установка откатных ворот своими руками - пошаговая инструкция от Русская Свая - YouTube Компания «Русская Свая» рассказывает, как установить откатные ворота своими руками на дачном...

Монтаж откатных ворот своими руками

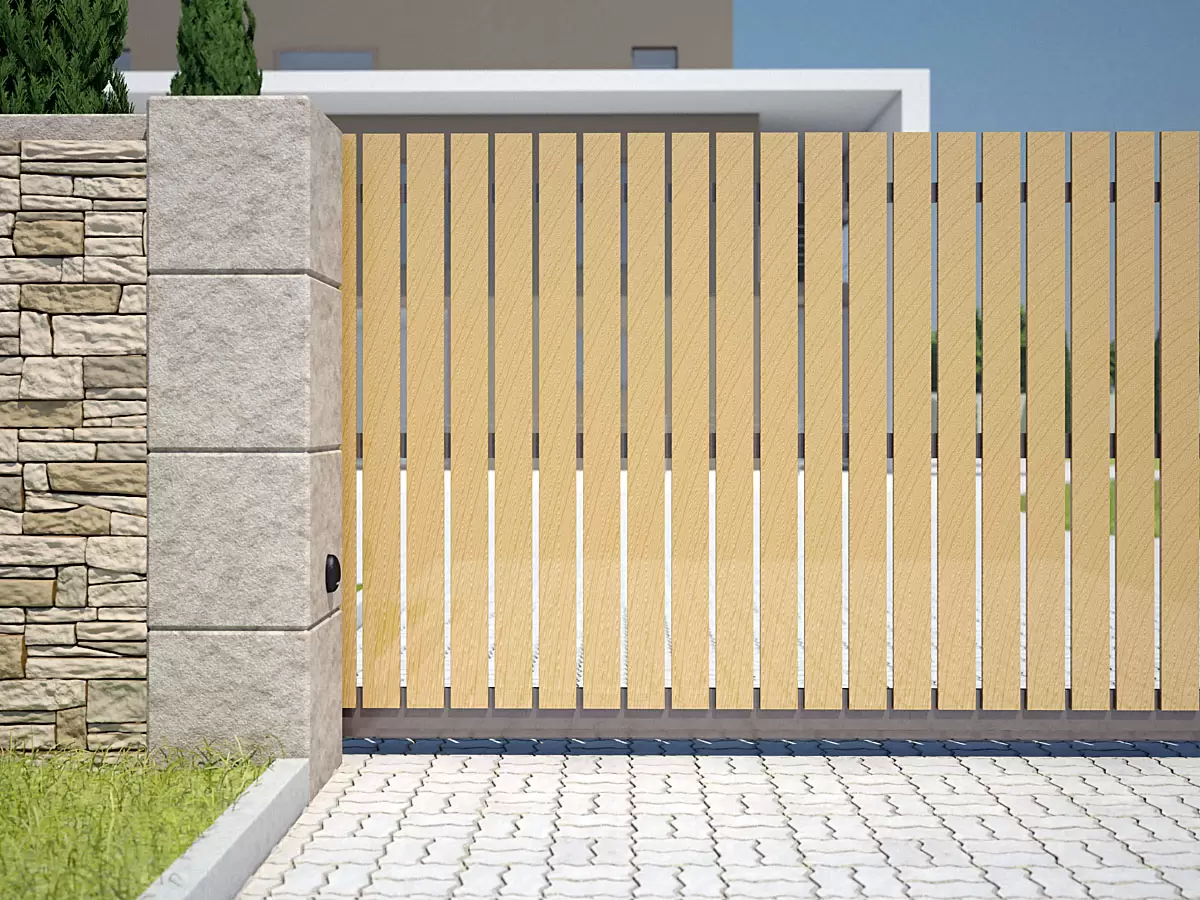

Откатные ворота — современные удобные в использовании конструкции, которые подходят даже для небольших участков. При открытии створка сдвигается вдоль забора, не занимая места возле дома или на подъезде к нему. Собрать и установить такие системы можно и самостоятельно, что позволит сэкономить средства, к примеру, на покупку автоматики. Для самых практичных хозяев мы подготовили пошаговую инструкцию по установке откатных ворот своими руками.

Первый шаг. Определение необходимой ширины проема, а также величины отката створки ворот

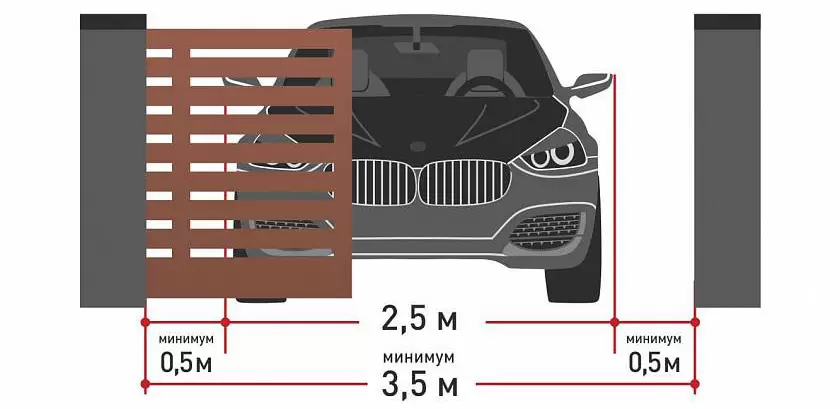

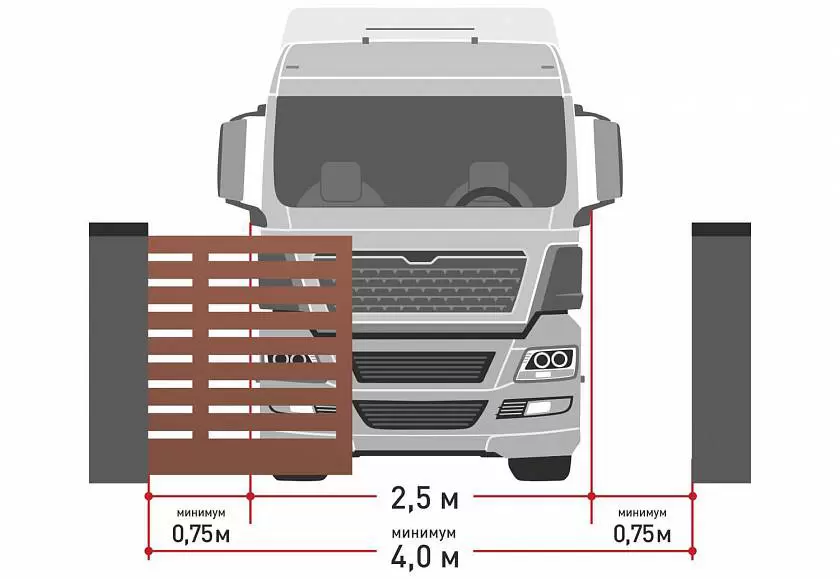

Чтобы автомобиль мог заезжать на участок и выезжать с него без риска быть случайно поцарапанным, нужно грамотно рассчитать необходимую ширину проема, которая зависит от габаритов машины. Так, для легкового автомобиля ширина проема должна составлять минимум 3,5 м, для грузового — более 4 м.

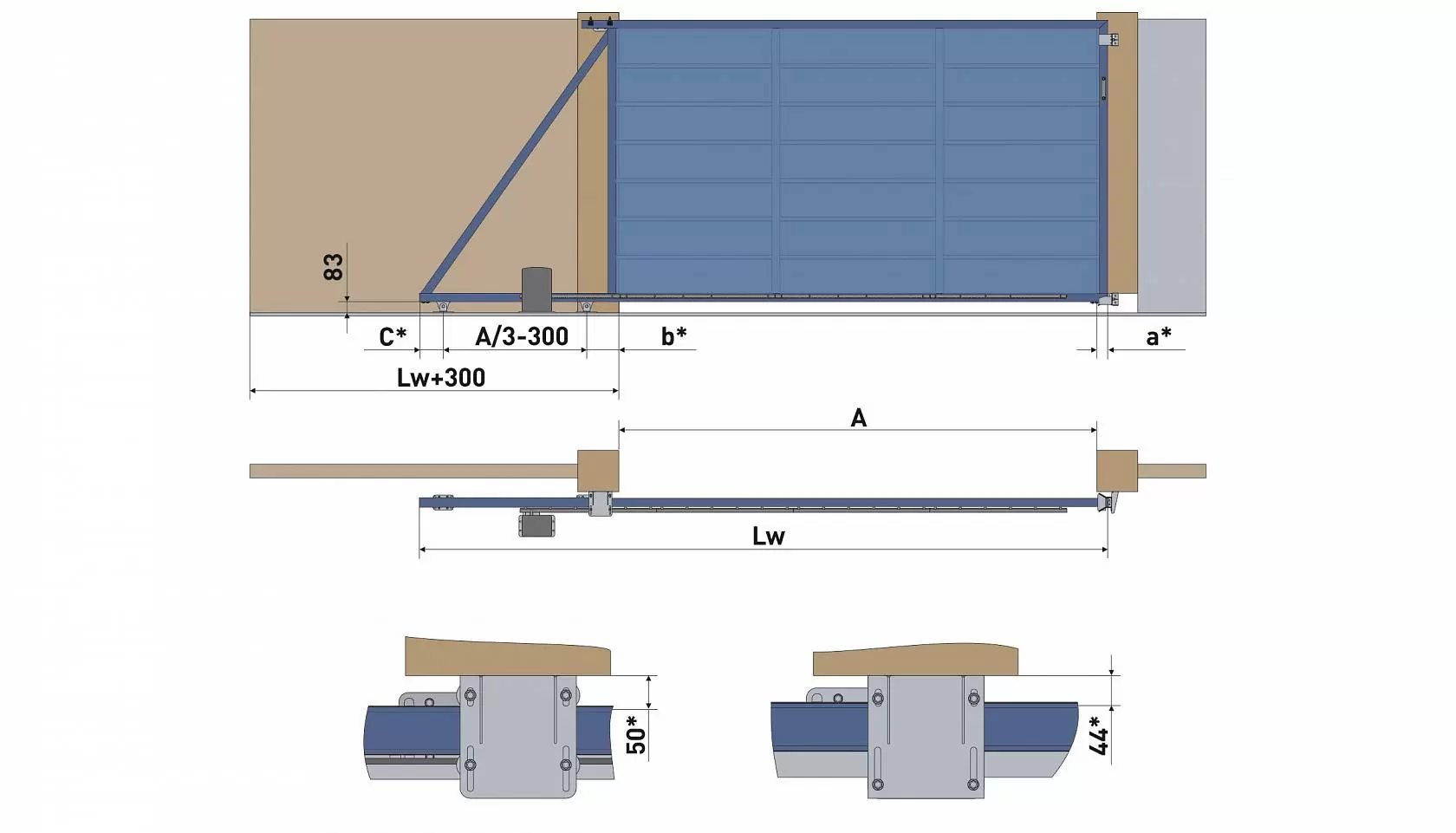

Далее определяем величину отката створки. Иными словами, рассчитываем, сколько свободного места нужно вдоль забора, чтобы ворота смогли беспрепятственно открываться. Для этого нужно прибавить к ширине проема 1,8-2 м. То есть, например, при ширине проема 3,5 м следует закладывать ширину отката как минимум 5,3 м.

Второй шаг. Подготовка фундамента и проводка электрики

Следующим шагом является заливка фундамента и прокладывание электрокабеля для автоматического управления воротами. Данный этап очень важен, так как срок службы конструкций во многом зависит от того, насколько грамотно было выполнено основание под них.

Все ключевые рекомендации по подготовке фундамента для откатных ворот мы рассмотрели в отдельной статье. В ней же описаны правила проводки электрики для работы привода.

Третий шаг. Покупка комплектующих и сборка откатных ворот

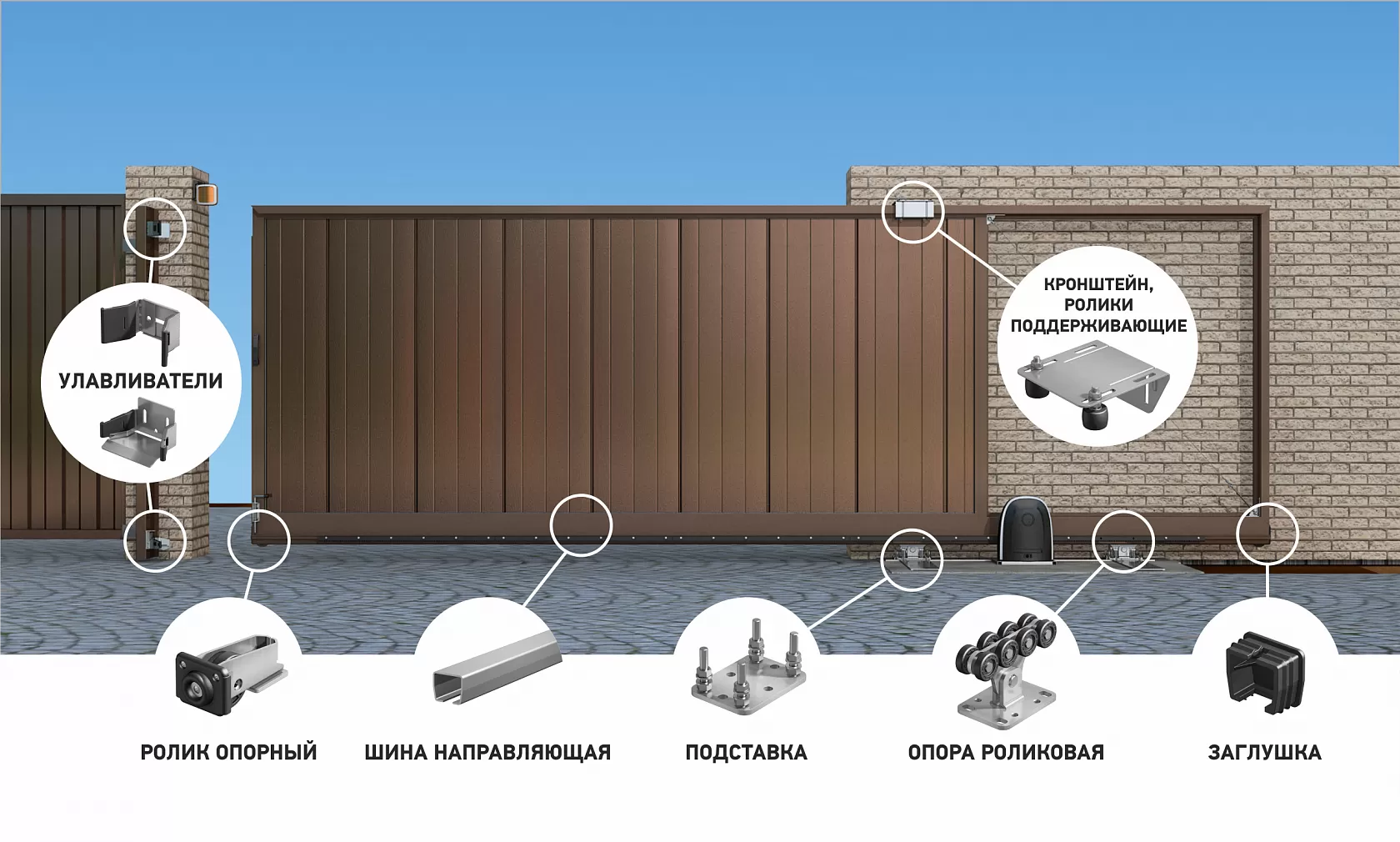

Качественные комплектующие — залог долговечности ворот. Для сборки конструкций откатных ворот понадобятся:

направляющая шина или швеллер,
роликовые опоры,
подставка,
заглушка,
опорный ролик,
нижний и верхний улавливатели,
верхний кронштейн,
удерживающий ролик,
упор.

Безусловно, подбирать все перечисленные детали по отдельности очень время- и трудозатратно. Поэтому проще заказать готовый комплект для сборки ворот у проверенного производителя.

К примеру, в ассортименте «АЛЮТЕХ» представлена специальная комплектация SGN. Производитель предлагает несколько вариаций комплектующих: с шиной 94 мм (для ворот массой до 700 кг) и 70 мм (для ворот массой до 450 кг). При этом максимальная ширина ворот, которые вы сможете собрать, используя данные детали, — 6 м. Для большинства частных и даже промышленных объектов этого достаточно.

Начинать сборку ворот стоит с рамы. Ее основанием могут стать металлические трубы двух типоразмеров (большего — для силового каркаса и меньшего — для внутреннего заполнения в виде ребер жесткости), которые нужно будет сварить.

Для рамы легких ворот весом до 300 кг (проем до 4 м) применяются трубы из стали 60х30х2 или 50х25х2, для внутреннего усиления («раскосин») — трубы 20х20х2.
Каркас средних ворот весом до 500 кг (проем до 5 м) может быть изготовлен из стальных труб 60х30х2 или 60х40х2 с внутренним усилением из труб 20х20х2.
Для тяжелых откатных ворот массой до 800 кг (проем до 6 м) лучше выбирать стальные трубы 80х40х2 или 60х40х2 с «раскосинами» из профильной трубы 20х20х2 или 40х20х2.
